矿用烘干机
产品特点：
【筒径×筒长】：Φ0.6×8-12m-Φ2.8×15-24m
【生产能力】：0.5-1.5t/h — 50-55t/h
【应用范围】：矿渣石灰石、煤粉、金属粉末、矿渣、粘土、HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣等
【产品介绍】：矿用烘干机选用合理的运行参数，煤耗量和电耗量一般烘干机降低10-15%以上，台时产量提高10-15%以上，已经在建材，冶金、化工、水泥工业得到广泛运用。
产品介绍
矿用烘干机广泛用于建材，冶金、化工、水泥工业烘干矿渣石灰石、煤粉、矿渣、粘土等物料，适用于化工、矿山、冶金等行业大颗粒，比重大物料干燥，如矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。对有特殊要求的粉状，颗粒状物料的干燥，如：HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣，要求低温干燥，且需大批量连续干燥的物料。

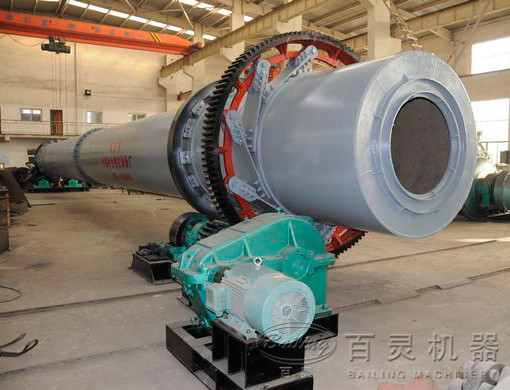

矿用烘干机机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。具有结构合理，制作精良，产量高，能耗低，运转方便等优点。矿用烘干机是湿物料加入干燥机后，在筒内均布的抄板器翻动下，物料在干燥机内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热，传质。在干燥过程中，物料在带有倾斜的抄板和热气流的作用下，可调控地运动至于干燥机另一段星型卸料阀排出成品。
工作原理

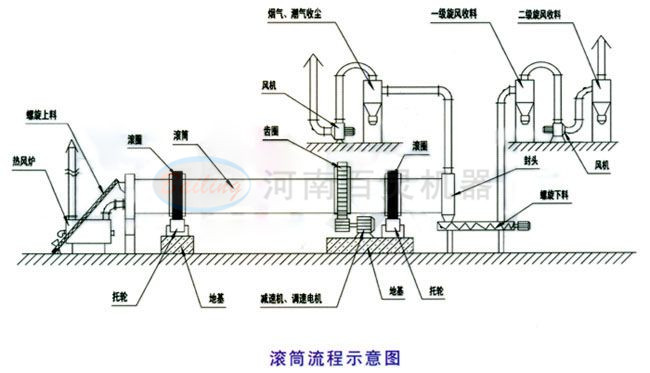

矿渣由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端，加料管道的斜度要大于物料的自然倾角，以便物料顺利流入矿用烘干机内。烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。
在矿用烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来，如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再排放。
产品特点
1、矿用烘干机在扬料装置系统上作了多方面的技术革新，采用了新型多组合式扬料装置。
2、克服了传统烘干机的“风洞”现象，热效率高，煤耗降低20%左右。
3、适用多种燃烧炉使用：高温沸腾炉，磨煤喷粉炉以及人工加煤炉。
4、传动大小齿轮采用销柱可换齿轮，取代了传统的铸钢齿轮，节约成本投资，又大大降低了维修费用和时间。
技术参数
|
型号 |
转筒直径(mm) |
转筒长度(M) |
倾斜度(。) |
转速(r/min) |
功率(kw) |
容积(m3) |
|
Φ0.6×8-12 |
Φ600 |
8-12 |
3-5 |
8 |
4 |
2.26 |
|
Φ0.8×10-12 |
Φ800 |
10-12 |
3-5 |
7.2 |
4 |
5.02 |
|
Φ1.0×10-12 |
Φ1000 |
10-12 |
3-5 |
6.73 |
5.5 |
7.85 |
|
Φ1.2×12-18 |
Φ1200 |
12-18 |
3-5 |
5.8 |
11-15 |
13.31 |
|
Φ1.5×12-18 |
Φ1500 |
12-18 |
3-5 |
4.8 |
15-22 |
21.2 |
|
Φ1.8×12-18 |
Φ1800 |
12-18 |
3-5 |
3.2 |
18.5-30 |
48.22 |
|
Φ2.2×12-22 |
Φ2200 |
12-22 |
3-5 |
3 |
22-30 |
70.43 |
|
Φ2.8×15-24 |
Φ2800 |
15-24 |
3-5 |
2.59 |
30-55 |
147.8 |
