转筒烘干机
产品特点：
【筒径×筒长】：Φ0.6×8-12m-Φ2.8×15-24m
【生产能力】：0.5-1.5t/h — 50-55t/h
【应用范围】：常用于烘干沙子、矿粉、煤泥、鸡粪、牛粪等，主要用于化工、冶金、建材、矿山等行业的颗粒、粉状的烘干。
【产品介绍】：转筒烘干机选用合理的运行参数，煤耗量和电耗量一般烘干机降低10-15%以上，台时产量提高10-15%以上，已经在化工、冶金、建材、矿山等得到广泛运用。
产品介绍

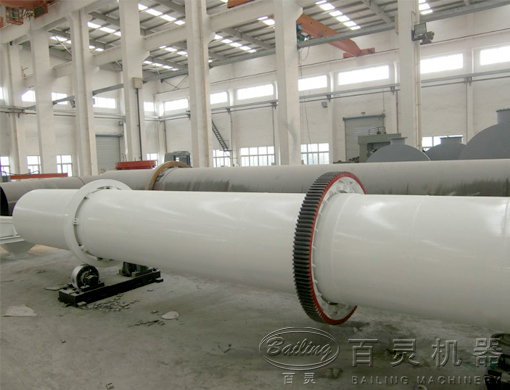

转筒式烘干机在工业上有很多叫法，经常被人们称为滚筒干燥设备或圆筒烘干机，圆筒干燥设备，是矿业设备中应用最普通且广泛的一种干燥设备。其主要适用于干燥金属和非金属的烘干，转筒烘干机属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。回转转筒烘干机一般适应于颗粒状物料，也可用于部分掺入物料的办法干燥粘状膏状物料 或含水量较高的物料。他的优点是生产能力大、 适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干机沙子、矿粉、煤泥、鸡粪、牛粪等。
工作原理

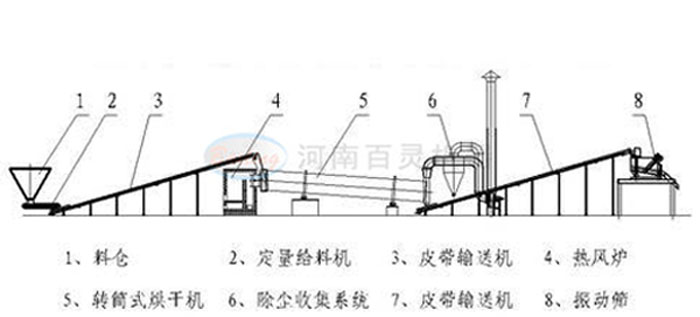

湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起顺流 进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机 或螺旋输送机送出。
在筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热 空气、烟道气等。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再进行排放。
产品特点
1、采用多组合式扬料装置我公司设计生产的烘干机在扬料装置系统上作了多方面的技术革新，采用了新型多组合式扬料装置，克服了传统烘干机的“风洞”现象，热效率高，煤耗降低20%左右；
2、适用多种燃烧炉使用：高温沸腾炉，磨煤喷粉炉以及人工加煤炉；
3、传动大小齿轮采用销柱可换齿轮，取代了传统的铸钢齿轮，节约成本投资，又大大降低了维修费用和时间；
4、采用集中控制系统，可实现大型企业微机中央监控管理；
5、生产能力更大，可连续操作；
6、结构简单，操作方便；
7、故障少，维修费用低；
8、适用范围广，可以用它干燥颗粒状物料，对于那些附着性大的物料也很有利；
9、操作弹性大，生产上允许产品的产量有较大波动范围，不致影响产品的质量；
10、清扫容易。
技术参数
|
型号 |
转筒直径(mm) |
转筒长度(M) |
倾斜度(。) |
转速(r/min) |
功率(kw) |
容积(m³) |
|
Φ0.6×8-12 |
Φ600 |
8-12 |
3-5 |
8 |
4 |
2.26 |
|
Φ0.8×10-12 |
Φ800 |
10-12 |
3-5 |
7.2 |
4 |
5.02 |
|
Φ1.0×10-12 |
Φ1000 |
10-12 |
3-5 |
6.73 |
5.5 |
7.85 |
|
Φ1.2×12-18 |
Φ1200 |
12-18 |
3-5 |
5.8 |
11-15 |
13.31 |
|
Φ1.5×12-18 |
Φ1500 |
12-18 |
3-5 |
4.8 |
15-22 |
21.2 |
|
Φ1.8×12-18 |
Φ1800 |
12-18 |
3-5 |
3.2 |
18.5-30 |
48.22 |
|
Φ2.2×12-22 |
Φ2200 |
12-22 |
3-5 |
3 |
22-30 |
70.43 |
|
Φ2.8×15-24 |
Φ2800 |
15-24 |
3-5 |
2.59 |
30-55 |
147.8 |
