煤泥烘干机

煤泥烘干机

产品特点:

【筒径×筒长】:Φ0.6×8-12m-Φ2.8×15-24m
【生产能力】:0.5-1.5t/h — 50-55t/h
【应用范围】:煤泥类煤泥等物料
【产品介绍】:百灵煤泥烘干机是根据不同的煤泥特性研发出的新产品,它能够严格控制烘干机的干燥温度、压力、风量、转速,并通过滚筒内部不同形式的扬料装置,清扫装置、破碎装置很好的解决煤泥烘干过程中的粘壁问题。
产品介绍

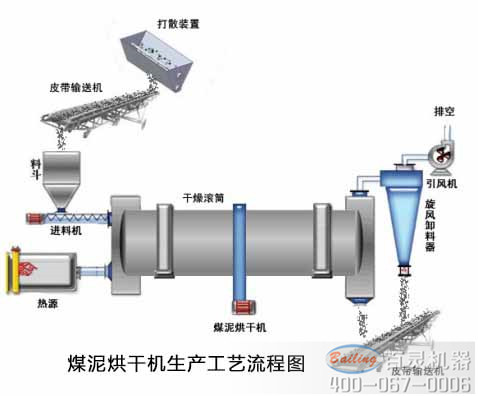

    百灵煤泥烘干机是根据不同的煤泥特性研发出的新产品,它能够严格控制烘干机的干燥温度、压力、风量、转速,并通过滚筒内部不同形式的扬料装置,清扫装置、破碎装置很好的解决煤泥烘干过程中的粘壁问题。整个烘干设备生产线主要是由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成的。

    煤泥本身具有高湿、高粘结性,传统的烘干机不能针对这一特点,“旋耙飞腾三级多回路”煤泥专用烘干机采用独特的打散装置,可将粘结的煤泥打散后烘干,加大了煤泥与热风的接触面积,使热利用率得到极大的提高,烘干后的煤泥可一次性将水分降低到 12%以下,烘干后的煤泥可直接作为燃料使用,使得煤泥变废为宝。
    百灵煤泥烘干机(煤泥干燥机)是在滚筒干燥机的基础上开发研制而成的新型专用煤泥烘干设备,拥有自己的知识产权,并获国家两项新型专利。
工作原理

    煤泥由于具有一定的粘性,在干燥过程中湿煤泥进入干燥机后分以下几个工作区:

   1、导料区:湿煤泥进入此区与高温热风接触迅速蒸发水分,物料在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;

   2、清理区:湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于干燥设备设计有清扫装置,清扫装置便十分合理地清扫了内壁粘附的物料,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高了干燥速率;

   3、倾斜扬料板区:湿煤泥在此区已呈低水分松散状态,物料在此区已不具有粘结现象,经过热交换后物料达到所要求的水分状态,进入最后的出料区;
   4、出料区:滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。

产品特点

   1、煤泥烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;

   2、该煤泥烘干机采用顺流干燥方式,烟气与湿物料由同一侧进入干燥设备,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高;

   3、煤泥烘干机可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分;

   4、该干燥设备的新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;

   5、此干燥机的新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强;

   6、煤泥烘干机实现了“零水平推力”,大大减少了挡托轮的磨损,筒体运转平稳可靠;

   7、煤泥烘干机采用“调心式托轮装置”,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;

   8、该干燥设备可根据用户要求控制产品粒度和水分,烘干煤泥时产品水分可达 8% 以下,粒度可控制在 8mm 以下。

技术参数
型号(m) 筒体容积(m³) 生产能力(t/h) 安装斜度(%) 最高进气温度℃ 主电机功率(kw) 总重量(t)
Φ0.6×8   2.2 0.4-0.6 3-5 700-850 3 3.2
Φ0.8×10 5 1.3-1.8 3-5 700-850 4 4.4
Φ1.0×10  7.8 2.0-3.0 3-5 700-850 5.5 5.3
Φ1.2×10 11.3 3.0-4.0 3-5 700-850 7.5 8.1
Φ1.2×1.2 13.5 3.5-5.0 3-5 700-850 11 9.1
Φ1.5×12 21.2 5.5-7.5 3-5 700-850 15 14.6
Φ1.5×15 26.5 7.0-10 3-5 700-850 15 16.5
Φ1.8×12 30.5 8.0-11 3-5 700-850 18.5 21.9
Φ1.8×18 45.8 12-16 3-5 700-850 18.5 26.6
Φ2.0×20 62.8 16-23 3-5 700-850 22 36.5
Φ2.2×22 83.6 22-30 3-5 700-850 30 43.9
Φ2.4×22 99.5 26-35 3-5 700-850 45 53.1
Φ2.5×25 122.7 32-45 3-5 700-850 45 62.6
Φ2.6×24 127.4 33-46 3-5 700-850 45 63.0
Φ2.8×28 172.4 44-62 3-5 700-850 45 85.0
Φ3.0×25 176.6 45-64 3-5 700-850 75 89.0
Φ3.2×25 201 50-72 3-5 700-850 90 95.0
Φ3.4×28 254 65-92 3-5 700-850 110 122.0
Φ3.6×28 285 73-103 3-5 700-850 160 129.0
